Запобіжники Audi A7 C8 (2018–2025): розташування блоків і призначення

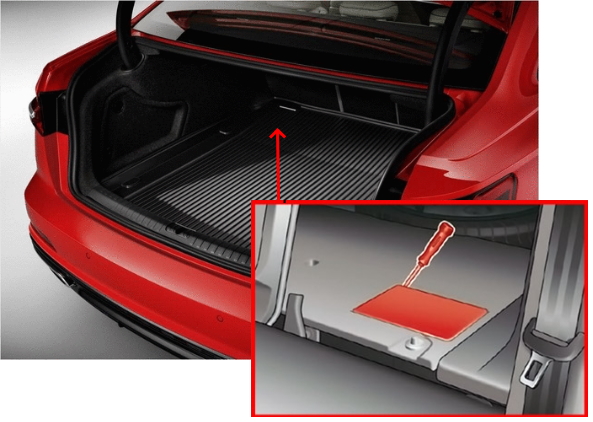

У другому поколінні Audi A7 (кузов C8, 4K8, з 2018 року) використовується кілька блоків запобіжників у салоні та в районі ніг, а також у моторному відсіку. Це дозволяє розвести живлення між окремими контурами — від двигуна та трансмісії до мультимедіа, сидінь і систем допомоги водієві.
Нижче — структуровані таблиці для салонних блоків, які найчастіше потрібні власнику в реальному користуванні (електрика салону, ММІ, клімат, USB, сидіння).

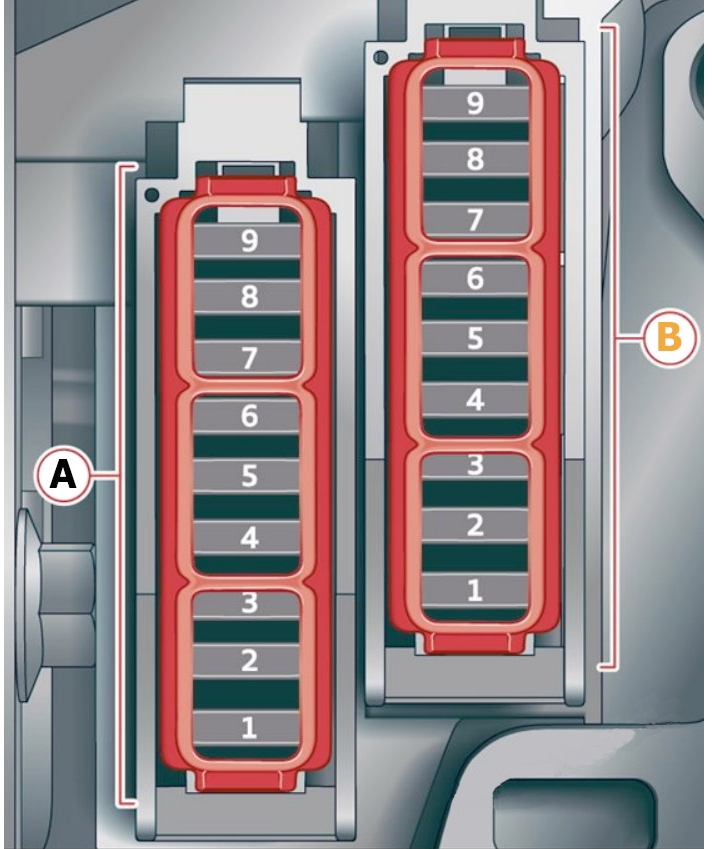

Блок запобіжників у салоні (ліва частина панелі приладів)

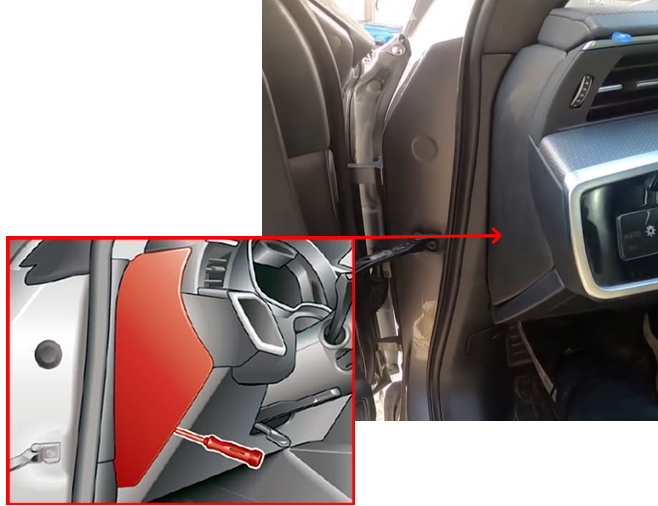

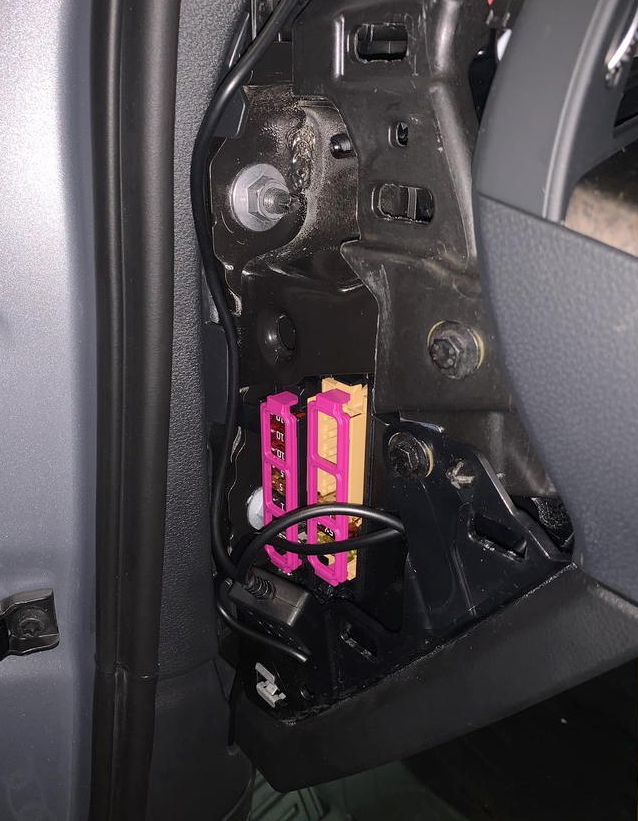

Блок розташований на лівому торці панелі (для авто з лівим кермом) за декоративною кришкою. Для доступу достатньо відкрити двері водія й зняти кришку підчіплювачем.
Панель запобіжників A (чорна) — керування та індикація
| Позначення | Ланцюг / електрообладнання |
|---|---|
| A2 | Електрорегулювання рульової колонки |
| A3 | CD/DVD‑привід або оптичний накопичувач ММІ |
| A4 | Електроніка рульової колонки (кнопки, шлейф, датчики) |
| A5 | Перемикач зовнішнього освітлення, панелі кнопок |
| A6 | Регулятор гучності / енкодер мультимедійної системи |
| A7 | Щиток приладів (приладова панель) |
| A8 | Передній MMI‑дисплей (верхній/нижній, якщо встановлено) |
| A9 | Обігрів керма |
Ця група відповідає за органи керування водія: якщо пропало підсвічування ручки світла, не працює MMI‑екран чи обігрів керма — починати діагностику варто саме з панелі A.
Панель запобіжників B (коричнева) — мультимедіа та комфорт
| Позначення | Ланцюг / електрообладнання |
|---|---|
| B2 | Блок керування мультимедійної системи MMI (основний модуль) |
| B3 | Audi Music Interface, USB‑роз’єми для підключення носіїв |
| B4 | Проєкційний дисплей на лобове скло (якщо встановлено) |
| B5 | Клімат‑контроль, система ароматизації та іонізації повітря |
| B9 | Електронне блокування рульової колонки |
Якщо перестав працювати USB, MMI зависає або не включається HUD — перевіряємо панель B.

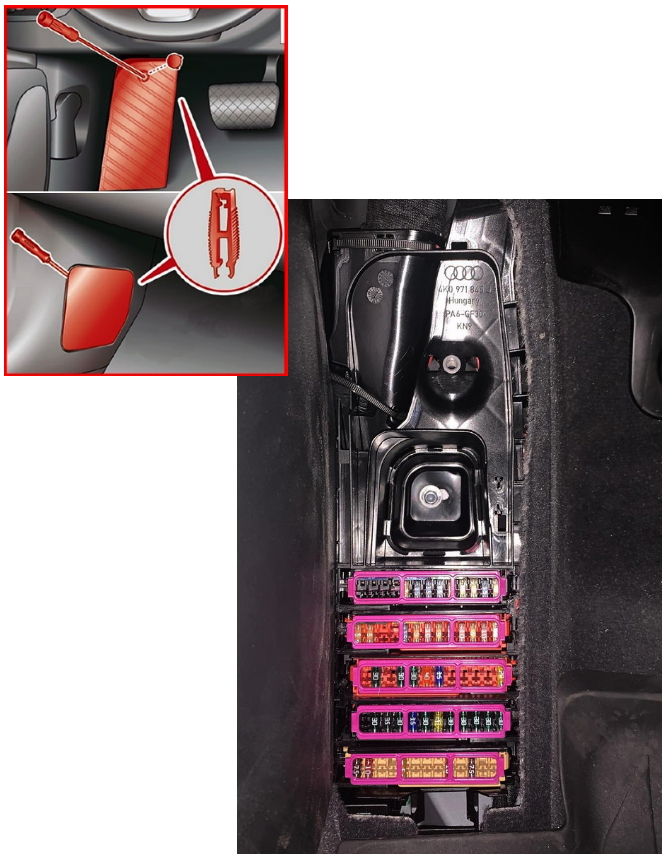

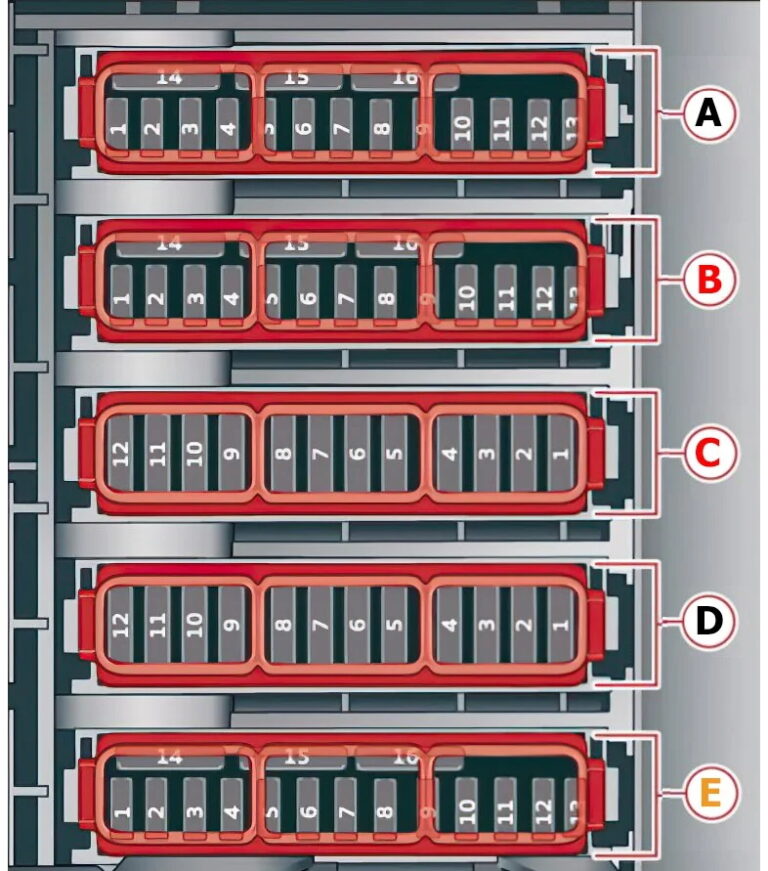

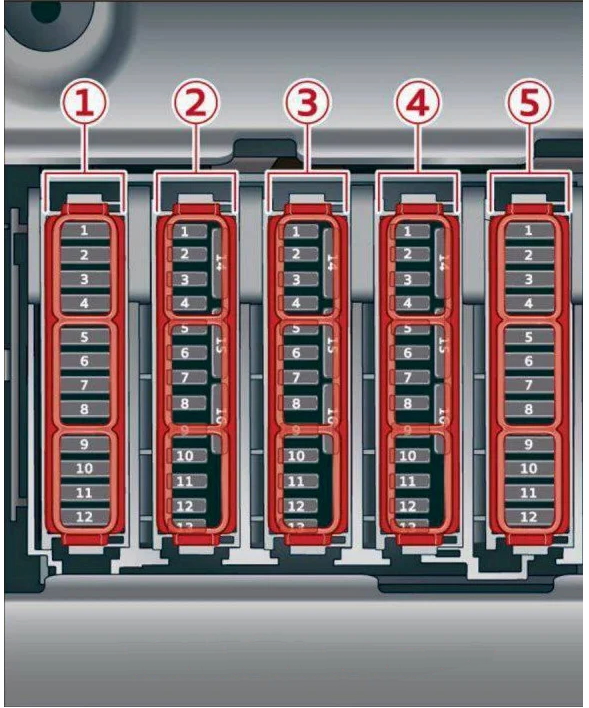

Блок запобіжників у зоні ніг (footwell fuse box)
Другий великий салонний блок знаходиться в районі ніг — з боку пасажира (для лівого керма). Для доступу треба зняти нижню облицювальну панель, відкрутивши гвинт і відщовкнувши кліпси.
Панель запобіжників A (чорна) — двигун та привід
| Позначення | Ланцюг / електрообладнання (загальна логіка) |
|---|---|
| A1 | Підігрів каталізатора / резерв (залежить від року) |
| A2 | Компоненти двигуна (датчики, виконавчі елементи) |
| A3 | Компоненти двигуна (додаткові лінії живлення) |
| A4 | Компоненти двигуна (системи упорскування / впуску) |
| A5 | Датчик педалі гальма / ланцюг стоп‑сигналів |
| A6 | Клапани керування ГРМ, фазорегулятор, приводи клапанів (залежно від мотора) |
| A7 | Компоненти двигуна (датчики тиску, температури, тощо) |
| A8 | Компоненти двигуна (навантаження по впуску/випуску) |
| A9 | Додаткові споживачі двигуна, водяний насос, генератор 48V (у гібридних версіях) |
| A10 | Датчики тиску та температури оливи |
| A11 | Ланцюг запуску двигуна / стартер (частина кола керування) |
| A12 | Опори двигуна з електронним керуванням, клапани, додаткові виконавчі механізми |
| A13 | Вентилятор радіатора |
| A14 | Блок керування двигуном (ECU), живлення форсунок |
| A15 | Датчики двигуна, котушки запалювання, лямбда‑зонди |
| A16 | Паливний насос |
Ця група критична для запуску й роботи мотора: при відмові паливного насоса, вентилятора, запалювання чи старту обов’язково перевіряється панель A у зоні ніг.
Панель запобіжників B (червона) — безпека та допоміжні системи
| Позначення | Ланцюг / електрообладнання |
|---|---|
| B1 | Протиугінна сигналізація |
| B2 | Додаткове живлення блоку керування двигуном |
| B3 | Підтримка поперекового підпору (люмбарна підтримка) водійського сидіння |
| B5 | Сирена сигналізації |
| B6 | Електромеханічне стоянкове гальмо |
| B7 | Gateway / діагностичний блок (обмін даними між системами) |
| B8 | Підсвічування салону / блок керування електронікою даху |
| B9 | Блок керування системами допомоги водієві |
| B10 | Блок керування подушками безпеки (airbag) |
| B11 | ESC / ABS (електронна стабілізація та антиблокувальна система) |
| B12 | Діагностичний роз’єм OBD2, датчик дощу/світла |
| B13 | Клімат‑контроль |
| B14 | Блок керування передніми правими дверима |
| B15 | Компресор клімат‑системи, електроніка кузова |
| B16 | Блок додаткового акумулятора, резервуар тиску гальмівної системи |
Якщо не працює ABS/ESC, є помилки по airbag, не активується електронне стоянкове гальмо чи проблеми з OBD — шукаємо несправність саме в цій панелі.
Панелі C, D, E — запобіжники комфорту та асистентів
Панель C (червона) — привід та керування
| Позначення | Ланцюг / електрообладнання |
|---|---|
| C1 | Котушки запалювання |
| C3 | Високовольтний нагрів / компресор (для гібридних/опційних систем) |
| C5 | Електронні опори двигуна |
| C6 | Автоматична трансмісія |
| C7 | Щиток приладів |
| C8 | Вентилятор подачі свіжого повітря (клімат‑контроль) |
| C9 | Блок керування склоочисниками |
| C10 | Динамічне рульове керування |
| C11 | Ланцюг старту двигуна |
| C12 | Насос АКПП / додаткові виконавчі механізми трансмісії |
Панель D (чорна) — кузов, освітлення, скло
| Позначення | Ланцюг / електрообладнання |
|---|---|
| D1 | Обігрів передніх сидінь |
| D2 | Склоочисники лобового скла |
| D3 | Електроніка лівої фари |
| D4 | Панорамний скляний дах |
| D5 | Блок керування передніми лівими дверима |
| D6 | Розетки 12V / прикурювач |
| D7 | Блок керування задніми правими дверима |
| D8 | Блок керування повним приводом (quattro) |
| D9 | Електроніка правої фари |
| D10 | Омивачі лобового скла / фар |
| D11 | Лівий блок керування кришкою багажника |
| D12 | Передпусковий підігрівач (Webasto тощо) |
Панель E (коричнева) — сидіння, дзеркала, асистенти
| Позначення | Ланцюг / електрообладнання |
|---|---|
| E1 | Вентиляція сидінь, обігрів сидінь, дзеркала, задній клімат, діагностика, антени TMC |
| E2 | Блок керування електросистемою, gateway |
| E3 | Саунд‑актуатор / налаштування звуку вихлопу |
| E4 | Клапан підігріву трансмісії |
| E5 | Ланцюг запуску двигуна |
| E7 | Активна педаль газу |
| E8 | Система нічного бачення, активна стабілізація крену |
| E9 | Адаптивний круїз‑контроль, фронтальний радар |
| E11 | Асистент перехрестя, інші системи допомоги водієві |
Цього набору таблиць уже достатньо для повноцінної діагностики запобіжників Audi A7 C8.
Таблиця силових запобіжників та реле моторного відсіку Audi A7 C8 (2018–2025)
Силові запобіжники (SB) та реле моторного відсіку захищають найнавантаженіші контури: стартер, генератор, вентилятор, паливний насос, ECU. Блок розташований біля акумулятора (праворуч від моторного відсіку для лівого керма) під пластиковою кришкою.
Силові запобіжники SB (високі струми)
| Позначення | Номінал (А) | Призначення |
|---|---|---|
| SB1 | 400 | Генератор / основне живлення акумулятора |
| SB2 | 175 | Вентилятор радіатора / системи охолодження |
| SB3 | 80 | Блок керування двигуном (ECU) |
| SB4 | 50 | Паливний насос / високого тиску (TFSI/TDI) |
| SB5 | 40 | Компресор кондиціонера / підігрів каталізатора |
| SB6 | 30 | Стартер / ланцюг запуску двигуна |
| SB7 | 80 | Гідропідсилювач керма / електронне кермо |
| SB8 | 50 | Автоматична коробка передач (АКПП/робот) |
| SB9 | 40 | Додатковий акумулятор (48V mild-hybrid, якщо є) |
| SB10 | 30 | Система AdBlue / SCR (дизельні двигуни) |
Реле моторного відсіку (R)
| Позначення | Призначення |
|---|---|
| R1 | Реле стартера 1 (основний ланцюг запуску) |
| R2 | Реле стартера 2 (додатковий контур) |
| R3 | Реле звукового сигналу (клаксон) |
| R4 | Реле високої теплоотдачі (дизель: підігрів вихлопу) |
| R5 | Головне реле двигуна (бензин) / живлення клеми 30 (дизель) |
| R6 | Блок керування свічками розжарювання (дизель) |
| R7 | Реле низької теплоотдачі (дизель: основний нагрів) |
| R8 | Реле компонентів двигуна (бензин 2.0 TFSI: котушки, зонди) |
| R9 | Реле склоочисника 1 (лобове скло) |
| R10 | Реле склоочисника 2 (інтервал/швидкість) |
| R11 | Реле паливного насоса (TFSI/TDI) |
| R12 | Реле вентилятора радіатора |
| R13 | Реле компресора кондиціонера |
Пояснення ключових позицій моторного відсіку
Найпоширеніші проблеми:
- SB1 (400А генератор) — проблеми з зарядкою АКБ, горит лампа акумулятора
- SB2 (175А вентилятор) — перегрів двигуна влітку/пробках
- SB3 (80А ECU) — двигун не заводиться, помилки по CAN
- R11 (паливний насос) — троїть/не заводиться на холодну
- R12 (вентилятор) — класична причина перегріву
- R5 (головне реле) — бензин: повний «мертвий двигун»
Діагностика:
- Візуал: Перегорілі вставки SB (великі), нещелкаючі реле R.
- Тестер: SB — прозвонка, R — 12V на 85/86 → щёлкання + замикання 30/87.
- Заміна: SB — тільки OEM Audi (дешеві перепалюються), R — Bosch чи аналог.
Примітка: У mild-hybrid версіях A7 (48V) є додаткові SB9/SB10 — перевірте комплектацію.
