Запобіжники Audi Q2 (2016–2019): повний довідник по блоках у салоні та під капотом
Електросистема Audi Q2 побудована так, щоб захистити основні споживачі — від блоку керування двигуном до мультимедіа та підігріву сидінь — за допомогою окремих запобіжників. Правильне розуміння схеми дозволяє швидко знайти «винуватця» відмови функції та за потреби самостійно замінити потрібний запобіжник, не звертаючись одразу до сервісу.
У цьому матеріалі розглянемо:
- де розташовані блоки запобіжників у Audi Q2;
- за що відповідає кожен запобіжник у салоні;
- призначення запобіжників у моторному відсіку.
Такий формат зручний як для власників авто, так і для майстрів СТО та електриків.
Розташування блоків запобіжників Audi Q2
Блок запобіжників у салоні
- Авто з лівим кермом: блок запобіжників розташований за кришкою в районі рульової колонки (зліва, під торпедо, за пластиковою кришкою).
- Авто з правим кермом: блок запобіжників знаходиться за кришкою в бардачку (перчатковому ящику).
Блок запобіжників у моторному відсіку
Другий основний блок розташований під капотом, у моторному відсіку. Як правило, він стоїть у пластиковому боксі біля акумулятора або ближче до лівого крила (див. схему конкретної комплектації).
Таблиця запобіжників у салоні (панель приладів)
Блок запобіжників панелі приладів — призначення по номерах
| № запобіжника | Ланцюг / електрообладнання |
|---|---|
| F1 | Компоненти системи AdBlue двигуна |
| F2 | Електрорегулювання сидіння |
| F4 | Панель керування мультимедійною/інформаційною системою |
| F5 | Шлюз (gateway, блок обміну даними між системами) |
| F6 | Ричаг селектора АКПП (для автоматичної коробки передач) |
| F7 | Панель керування опаленням/клімат‑контролем, котушка реле обігріву заднього скла |
| F8 | Кнопка електромеханічного стоянкового гальма, перемикач світла, датчик дощу/освітленості, освітлення салону, сигналізація, діагностичний роз’єм, система екстреного виклику |
| F9 | Модуль перемикачів на рульовій колонці |
| F10 | Мультимедійна система / проекційний дисплей |
| F11 | Натягувачі ременів безпеки (з боку водія) |
| F12 | Компоненти мультимедійної системи |
| F13 | Блок керування підвіскою |
| F14 | Вентилятор системи опалення/кондиціонера |
| F15 | Електричне блокування рульової колонки |
| F16 | Компоненти мультимедійної системи |
| F17 | Щиток приладів (панель приладів) |
| F18 | Камера заднього виду |
| F19 | Блок комфорту доступу, система допомоги при паркуванні |
| F20 | Компоненти системи AdBlue двигуна |
| F22 | Електропривод кришки багажника |
| F23 | Блок керування бортовою мережею (права сторона) |
| F24 | Панорамний люк / панорамний дах |
| F25 | Блок керування передніми/задніми дверима, перемикачі склопідйомників (перед/зад) |
| F26 | Обігрів сидінь |
| F27 | Підсилювач звуку (аудіосистема) |
| F29 | Внутрішнє освітлення |
| F31 | Блок керування бортовою мережею (ліва сторона) |
| F32 | Блок керування камерою, радарним датчиком, системою допомоги при паркуванні |
| F33 | Подушка безпеки (airbag) |
| F34 | Підсвітка кнопки допомоги при старті з місця, внутрішній звуковий сигнал, вимикач ліхтарів заднього ходу, датчик температури, котушка реле розетки, кнопка допомоги при рушанні з місця |
| F35 | Функціональне освітлення (галоген), коректор фар, датчик якості повітря, автоматичне затемнення дзеркал, діагностичний роз’єм, блок живлення центральної консолі |
| F36 | Права фара (світлодіодна) |
| F37 | Ліва фара (світлодіодна) |
| F39 | Блок керування передніми/задніми дверима, перемикачі склопідйомників (додаткові лінії) |
| F40 | Прикурювач, додаткові електророзетки |
| F41 | Натягувачі ременів безпеки (з боку переднього пасажира) |
| F42 | Центральний замок, омивач лобового скла |
| F43 | Внутрішнє освітлення (додаткові контури) |
| F44 | Повний привід (електроніка керування повним приводом) |
| F47 | Склоочисник заднього скла |
| F49 | Датчик зчеплення (реле 1+2) |
| F53 | Обігрів заднього скла |
За цим блоком зручно діагностувати, наприклад, відмову камери заднього виду, мультимедіа, люка або підігріву сидінь — достатньо знайти відповідний номер F та перевірити запобіжник.

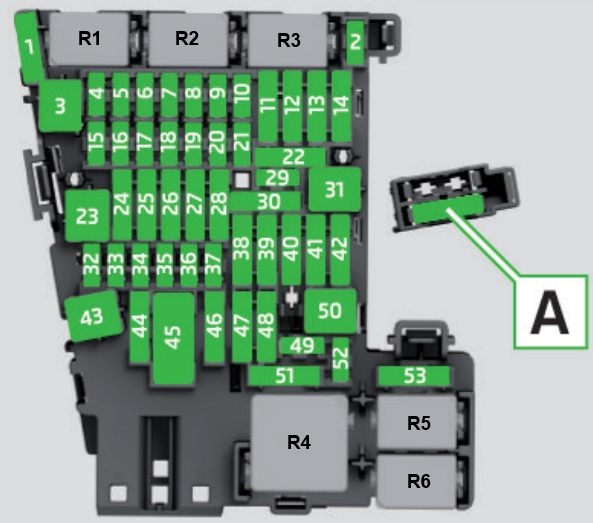

Таблиця запобіжників у моторному відсіку
Блок запобіжників під капотом — призначення по номерах
| № запобіжника | Ланцюг / електрообладнання |
|---|---|
| F1 | Електронна система стабілізації (ESC) |
| F2 | Електронна система стабілізації (ESC), додатковий контур |
| F3 | Блок керування двигуном (ECU) |
| F4 | Компоненти двигуна, система охолодження, котушки реле додаткового обігрівача (1+4+7), реле насоса вторинного повітря |
| F5 | Компоненти двигуна, паливна система (дизельні версії) |
| F6 | Датчик сигналу стоп‑сигналів |
| F7 | Компоненти двигуна, насоси охолоджувальної рідини, паливна система (бензин) |
| F8 | Лямбда‑зонд (кисневий датчик) |
| F9 | Компоненти двигуна, заслінка у вихлопній системі, блок керування режимом підігріву свічок розжарювання (реле 6) |
| F10 | Блок керування паливоподачею, паливний насос |
| F11 | Додатковий нагрівальний елемент 2 |
| F12 | Додатковий нагрівальний елемент 3 |
| F13 | Автоматична коробка передач |
| F15 | Звуковий сигнал (клаксон) |
| F16 | Котушки запалювання (живлення через реле 8) |
| F17 | Електронна система стабілізації (ESC), блок керування двигуном (через реле 5) |
| F18 | Контроль стану акумулятора, шлюз (gateway) |
| F19 | Склоочисники |
| F20 | Протиугінна система |
| F22 | Клема 50 (ланцюг старту), діагностика, блок керування двигуном |
| F23 | Стартер |
| F24 | Додатковий нагрівальний елемент 1 |
| F31 | Вакуумний насос |
| F33 | Автоматична коробка передач, масляний насос АКПП |
Саме цей блок варто перевіряти, якщо з’являються проблеми із запуском, ESC, живленням ECU, паливним насосом або протиугінною системою.
Як використовувати ці таблиці на практиці
- Визначте, яка система не працює (наприклад, не вмикається підігрів сидіння чи камера заднього виду).
- Знайдіть у таблиці відповідний запобіжник за описом.
- Відкрийте потрібний блок (салон чи моторний відсік), орієнтуючись на розташування.
- Перевірте запобіжник візуально (перегоріла вставка) або тестером.
- Замініть на новий запобіжник того ж номіналу (значення в амперах береться зі схеми або кришки блоку).
Додаткова таблиця реле та потужних запобіжників Audi Q2 (моторний відсік)
Ці реле та потужні запобіжники (SBx) часто є причиною серйозних відмов: двигун не заводиться, не працює ГУР, вентилятор чи генератор.
Таблиця реле та потужних запобіжників (блок під капотом)
| Позначення | Призначення |
|---|---|
| R1 | Реле стартера 1 |
| R2 | Реле стартера 2 |
| R3 | Реле звукового сигнала (клаксон) |
| R4 | Реле високої теплоотдачі (дизельні двигуни) |
| R5 | Головне реле (бензинові двигуни) |
| Реле живлення на клемі 30 (дизельні двигуни) | |
| R6 | Блок керування періодом автоматичного нагрівання (дизель) |
| R7 | Реле низької теплоотдачі (дизельні двигуни) |
| R8 | Реле живлення компонентів двигуна (бензин 2.0 л) |
| R9 | Реле двигуна склоочисника 1 |
| R10 | Реле двигуна склоочисника 2 |
| SBJ | Запобіжники 125 А у тримачі C (панель приладів): № 4, 14, 22, 31, 38, 42, 53 |
| Реле живлення на клемі 15 | |
| Реле розеток | |
| SBG | Генератор 400 А |
| 508 | Акумулятор |
| SBE | Блок керування гідропідсилювачем керма 80 А |
| SBK | Запобіжники 80 А у тримачі C (панель приладів): № 1, 3, 15, 30, 43, 46, 50, 52 |
| SBL | Вентилятор радіатора 50 А |
Пояснення ключових позицій
Найчастіші проблеми з цими реле/запобіжниками:
- R1/R2 (реле стартера) — двигун крутить повільно або не заводиться взагалі
- R5 (головне реле) — бензинові двигуни не запускаються, немає живлення ECU
- SBG (генератор 400 А) — проблеми з зарядкою, горит лампа акумулятора
- SBE (ГУР 80 А) — важке кермо, особливо на холостих
- SBL (вентилятор 50 А) — перегрів двигуна в пробках
- SBJ/SBK — потужні запобіжники, що захищають цілі групи систем салону
Діагностика потужних запобіжників (SBx):
- Перевіряються мультиметром у режимі прозвонки
- Розташовані у пластикових тримачах біля акумулятора
- Заміна — тільки оригінал Audi або Bosch (дешеві китайські перепалюються за тиждень)
